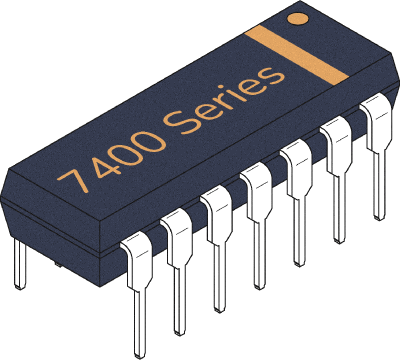

Figura 1: IC 7400
O IC 7400 é um componente lógico digital versátil usado em uma ampla gama de sistemas eletrônicos.Sua adaptabilidade o torna útil para dispositivos que variam de circuitos lógicos básicos a componentes mais complexos, como unidades lógicas aritméticas (ALUS) e transceptores de ônibus.Como parte da série 7400, este IC foi projetado para servir como um bloco de construção para operações digitais.Ele suporta funções como portões lógicos básicos (e, ou, NAND, NOR), armazenamento de dados com registros, módulos de memória de acesso aleatório (RAM) e até unidades de decodificação para tarefas como a conversão binária em decimal.O IC 7400 é particularmente valorizado por seus quatro portões NAND independentes de 2 entradas, que são usados nos projetos lógicos combinacionais e seqüenciais.Cada portão possui dois pinos de entrada e um pino de saída, enquanto os dois pinos restantes fornecem potência (VCC) e terra (GND).Essas conexões são ideais para desempenho estável e operação confiável.
Compreender a configuração PIN do IC 7400 é perfeita para alcançar o comportamento desejado do circuito.Cada pino tem uma função específica que influencia a função geral do IC no sistema.

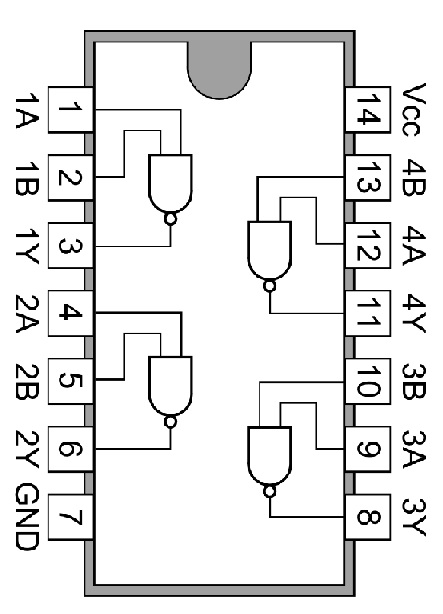

Figura 2: Configuração de pinos IC 7400
• Pino 1 (A entrada A para o primeiro portão)-uma das duas entradas para o primeiro portão NAND.O sinal conectado aqui deve funcionar com o pino 2 para determinar o estado lógico de saída no pino 3.
• Pino 2 (Entrada B para o primeiro portão)-a segunda entrada para o primeiro portão NAND.Ele combina com o pino 1 e, quando ambas as entradas são altas, a saída (pino 3) será baixa, conforme a lógica da NAND GATE.
• Pino 3 (Y-Output para o primeiro portão)-a saída do primeiro portão NAND, fornecendo o resultado invertido da operação e entre os pinos 1 e 2. Os engenheiros monitoram essa saída durante o teste, geralmente usando osciloscópios ou analisadores lógicos para verificar o comportamento adequado do sinal.
• Pino 4 (A entrada A para o segundo portão)-semelhante ao pino 1, mas para o segundo portão Nand, este pino recebe entrada em projetos mais complexos.
• Pino 5 (Entrada B para o segundo portão)-Pares com o pino 4 para controlar a saída no pino 6.
• Pino 6 (Y-Output para o segundo portão)-A segunda saída do NAND GATE, usada na formação de circuitos lógicos mais complexos ou controlando estágios posteriores no design.
• Pino 7 (Ground) - Este pino se conecta ao solo do circuito, servindo como o ponto de referência do IC.O aterramento incorreto pode resultar em comportamento irregular ou falha completa do IC.
• Pino 8 (Y-Output para o terceiro portão)-Saída para o terceiro portão NAND, monitorado durante a depuração para garantir a operação correta.
• Pino 9 (Entrada B para o terceiro portão)-Entrada para o terceiro portão, emparelhado com o pino 10.
• Pino 10 (A entrada A para o terceiro portão)-funciona com o pino 9 para gerar a saída no pino 8.
• Pino 11 (Y-Output para o quarto portão)-A saída do portão final, usada para dirigir operações lógicas de estágio final.
• Pino 12 (Entrada B para o quarto portão)-Entrada para o último portão NAND, emparelhado com o pino 13.
• Pino 13 (A entrada A para o quarto portão)-Insira que, juntamente com o pino 12, determina o estado da saída no pino 11.
• Pino 14 (Tensão de fornecimento positivo) - fornece a energia do IC.Os engenheiros garantem que essa entrada de 5V permaneça estável usando os capacitores de desacoplamento para filtrar o ruído e manter a entrega consistente de tensão.
O IC 7400 possui especificações que a tornam uma escolha confiável para muitos designs de circuitos digitais, potência de equilíbrio, velocidade e compatibilidade com várias famílias lógicas.
• Tensão operacional: 5V
Os engenheiros usam os reguladores de tensão para manter essa entrada estável, impedindo falhas lógicas causadas por flutuações de tensão.
• Atraso de propagação: 10 ns
O tempo necessário para que um sinal viaje de entrada para saída.Embora suficientes para a maioria dos aplicativos, os engenheiros representam esse atraso nos circuitos de alta velocidade, usando osciloscópios para confirmar que todo o tempo está dentro dos limites aceitáveis.
• Frequência máxima de alternância: 25 MHz
Isso define o limite de velocidade para a rapidez com que os portões podem alternar entre os estados.Os engenheiros devem garantir que seu design opere abaixo dessa frequência para evitar erros nos circuitos de troca rápida.
• Consumo de energia por portão: até 10 MW
O baixo consumo de energia permite que vários CIs sejam usados sem sobrecarregar a fonte de alimentação.Em grandes sistemas, os engenheiros realizam um orçamento cuidadoso de energia para garantir a eficiência.
• Composição: quatro portões de Nand de 2 entradas independentes
O design modular do IC permite que os engenheiros criem sistemas lógicos complexos com apenas alguns componentes básicos.
• Compatibilidade de saída: TTL, NMOS, CMOS
A compatibilidade com várias famílias lógicas garante integração suave nos sistemas de tecnologia mista.Os engenheiros geralmente usam resistores para equilibrar tensões incompatíveis entre famílias lógicas.
• Faixa de tensão operacional
Enquanto o IC normalmente é executado a 5V, ele pode lidar com tensões diferentes, permitindo que ele se adapte a vários ambientes do sistema.
• Condições operacionais versáteis
O IC opera de maneira confiável em diferentes ambientes.Em temperaturas extremas, os engenheiros implementam dissipadores de calor ou sistemas de resfriamento para manter o desempenho.
A série 7400 inclui uma variedade de ICs lógicas digitais, cada uma que atende a funções específicas no design do circuito.Abaixo estão os ICs comuns e suas aplicações práticas:
IC 7400 (portão Nand de 2 entradas quad de 2 entradas)
Utilizado para funções lógicas básicas, inversão de sinal e operações lógicas seqüenciais, o 7400 é um item básico nos designs simples e complexos.
IC 7402 (Quad 2-Input Nor Gate)
Os engenheiros usam isso para circuitos que requerem saída baixa padrão, a menos que as entradas sejam ativadas.É ideal para designs sensíveis ao poder.
IC 7404 (inversor hexadecimal)
Inverte os níveis lógicos, perfeitos para ajuste de sincronização e tempo.

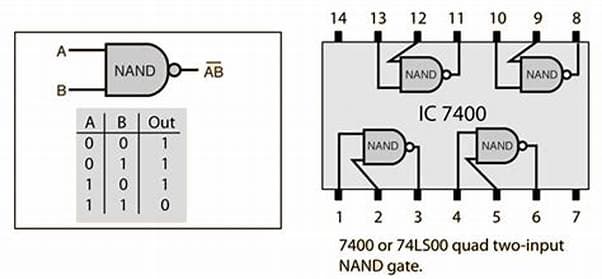

Figura 3: Projeto de circuito IC 7400 com lógica NAND
Os quatro portões NAND independentes de 2 entradas do IC 7400 oferecem flexibilidade, permitindo que qualquer portão lógico básico seja construído.Isso faz do IC uma ferramenta preferida para projetos de circuitos educacionais e profissionais.Os engenheiros geralmente o usam para construir circuitos complexos, como chinelos ou multiplexadores, simplificando as fases de design e teste.
Durante a montagem, os engenheiros garantem a integridade adequada do sinal para evitar erros.Osciloscópios ou analisadores lógicos ajudam a verificar a precisão das transições de sinal, particularmente em aplicações de alta velocidade.Em ambientes sensíveis à temperatura, os engenheiros usam gerenciamento térmico para garantir que o IC opere de maneira confiável sem degradação do sinal.
Vantagens |
Desvantagens |
Econômico:
Acessível para profissionais e entusiastas |
Poder
Consumo: Superior que as opções mais recentes do CMOS |
Versátil:
Útil para operações digitais simples e complexas |
Velocidade
Limitações: maximizando a 25 MHz |
Fácil
Para usar: o layout de pinos intuitivo simplifica a prototipagem |
Limitado
Portões: apenas quatro por IC, exigindo mais componentes para designs complexos |
Largamente
Disponível: Fácil de obter de vários fornecedores |
Desatualizado
Tecnologia: menos adequado para aplicações de ponta de ponta |
Confiável:
Resiste ao ruído elétrico e mantém o desempenho estável |
|

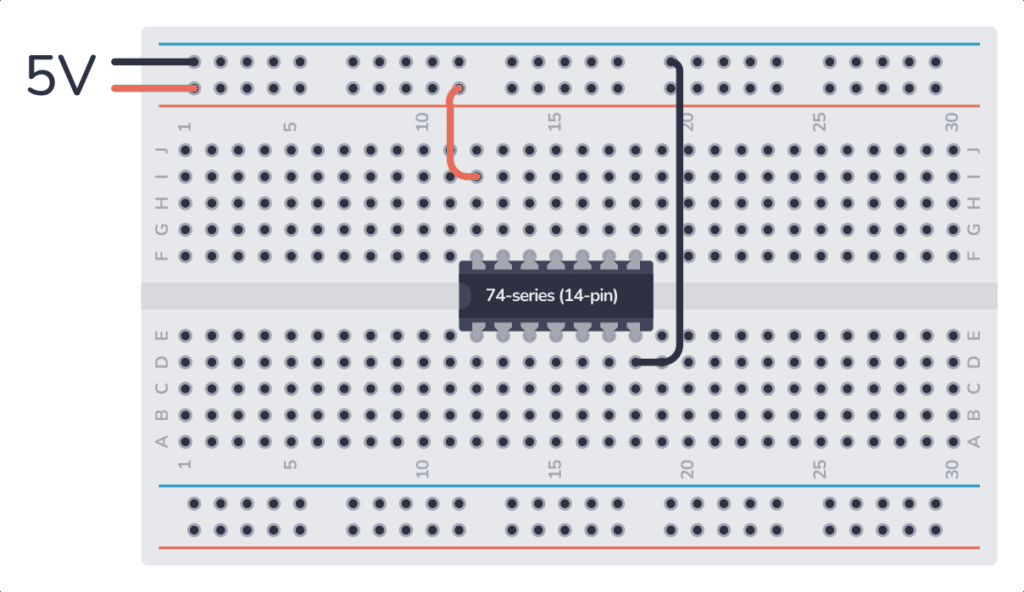

Figura 4: IC 7400 em aplicação de eletrônica digital
O IC 7400 é amplamente utilizado em vários sistemas:
Sistemas de segurança: Processa entradas de sensores de movimento ou porta para acionar alarmes.
Sistemas de alerta: Monitora as temperaturas do congelador e os alertas de gatilhos se os limiares forem cruzados.
Alarmes de roubo: Detecta alterações nos níveis de luz e aciona alarmes, geralmente em sistemas de roubo sensível à luz.
Automação: Controla a distribuição de água em sistemas de irrigação automatizados, processando os níveis de umidade do solo.
Em todas essas aplicações, o IC 7400 garante uma tomada de decisão confiável com configurações lógicas simples e poderosas.Sua adaptabilidade e facilidade de integração o tornam uma escolha preferida em vários setores.
O IC 7400 continua sendo um componente confiável no design do circuito digital devido à sua funcionalidade, flexibilidade e custo-efetividade robustos.Embora as tecnologias mais recentes possam oferecer velocidades mais rápidas e menor consumo de energia, o IC 7400 continua sendo uma opção valiosa para engenheiros e entusiastas.Sua capacidade de lidar com diversas tarefas - desde sistemas de segurança até a irrigação automatizada - impede sua versatilidade.A confiabilidade comprovada do IC 7400 e a facilidade de integração tornam -a uma pedra angular nos sistemas herdados e nos projetos lógicos digitais contemporâneos, garantindo sua utilidade contínua em vários setores e aplicações.
2024-09-10
2024-09-09
A diferença entre o IC 7400 e o IC 7402 está no tipo de portões lógicos que eles contêm: o IC 7400 possui quatro portões NAND independentes de 2 entradas, enquanto o IC 7402 possui quatro portões de 2 entradas independentes.Em termos práticos, o NAND GATE emite baixa somente quando ambas as entradas são altas, enquanto a porta NOR sai alta somente quando ambas as entradas são baixas.Isso significa que o IC 7400 é frequentemente usado para circuitos lógicos universais, enquanto o IC 7402 é mais adequado para aplicações que precisam de baixa saída, a menos que acionadas por entradas ativas.
O IC 7400 e o IC 7408 diferem nas funções lógicas que eles fornecem.O IC 7400 contém quatro portões NAND independentes de 2 entradas, que saem baixos somente quando ambas as entradas são altas.Por outro lado, o IC 7408 contém quatro portões independentes de 2 entradas e portões, que saem alta somente quando ambas as entradas são altas.Praticamente, os engenheiros usam o IC 7400 para circuitos que exigem inversão lógica e configurações de portão universal, enquanto o IC 7408 é usado onde condicional direto "e" são necessárias operações.
Para conectar um portão 7400 NAND, você começa conectando o pino VCC (pino 14) à fonte de tensão positiva e ao pino GND (pino 7) ao solo.Para cada portão NAND, conecte os dois pinos de entrada (por exemplo, pino 1 e pino 2 para o primeiro portão) aos sinais de entrada.A saída (pino 3 para o primeiro portão) refletirá a lógica NAND, onde a saída é baixa somente quando ambas as entradas são altas.Garanta a fiação correta dos sinais de entrada e o poder para evitar falhas na operação lógica.
As limitações do uso do IC 7400 na eletrônica moderna decorrem de seu maior consumo de energia em comparação com alternativas mais recentes do CMOS, velocidade operacional mais lenta (máximo 25 MHz) e funcionalidade limitada com apenas quatro portões NAND por chip.Em aplicações de alto desempenho, sensíveis à energia ou miniaturizadas, os engenheiros costumam escolher ICs lógicas mais avançadas com velocidades mais rápidas, menor consumo de energia e maior integração para atender aos padrões de tecnologia atuais.
Para testar a funcionalidade do IC 7400, primeiro a alimenta conectando o pino 14 ao VCC (5V) e o pino 7 ao GND.Aplique entradas lógicas conhecidas nos pinos de entrada do portão de Nand (por exemplo, pinos 1 e 2) e meça a saída no pino de saída correspondente (por exemplo, pino 3).Use um multímetro ou osciloscópio para verificar se a saída corresponde à lógica esperada do NAND GATE, onde a saída só deve ser baixa quando ambas as entradas estiverem altas.Repita o processo de cada portão para garantir que todos os portões estejam funcionando corretamente.
